Пульт автоматизации (опция)

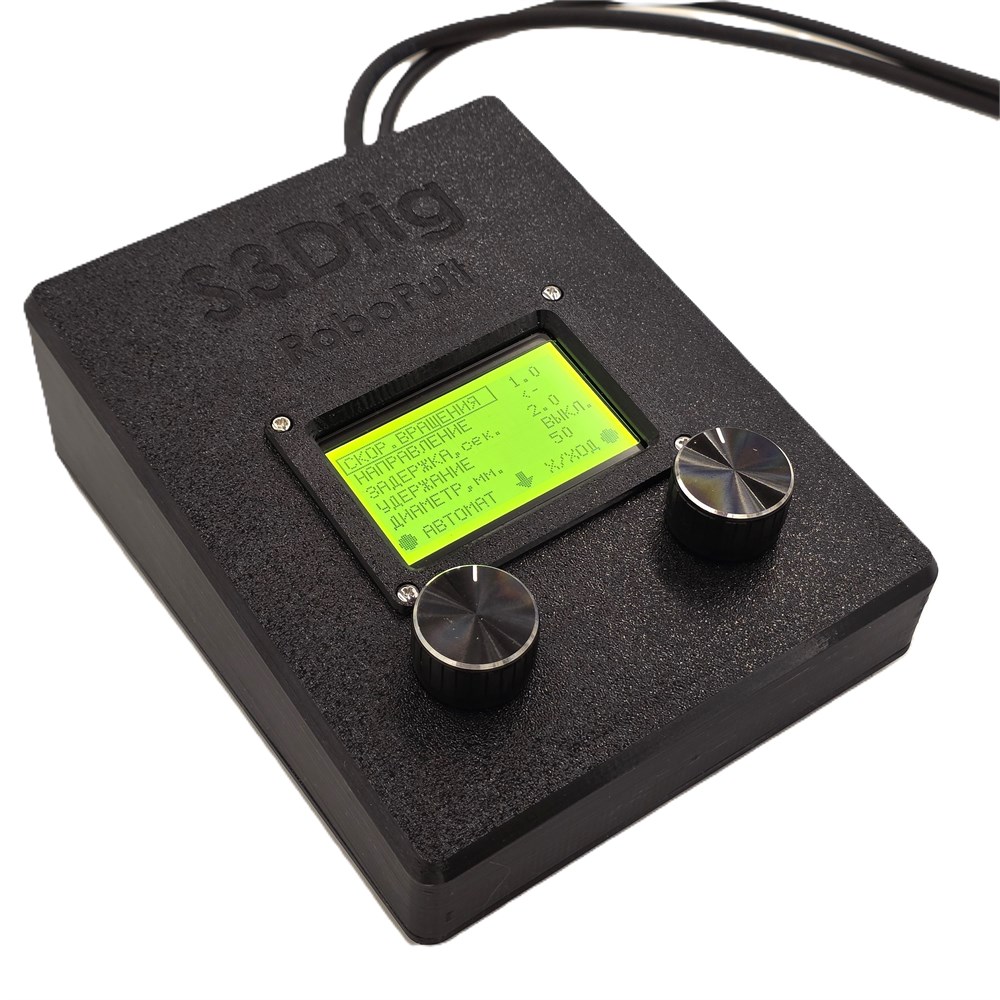

Пульт автоматизации сварки S3Dtig

Пульт автоматизации S3Dtig — это опциональный блок управления, предназначенный для автоматизации сварочного процесса на вращателях S3Dtig при работе с оборудованием TIG, MIG и лазерной сварки. Устройство позволяет объединить управление вращением детали и запуском сварочного аппарата в одном интерфейсе, что повышает удобство оператора, повторяемость режима и качество шва.

Пульт разработан для совместной работы с вращателями S3Dtig и подходит для большинства сварочных аппаратов, в которых предусмотрено управление через разъем кнопки горелки. Подключение выполняется через комплектный провод, при этом само подключение выполняется самостоятельно либо специалистом по наладке.

Назначение

Пульт используется для:

• автоматизации вращения детали при сварке;
• синхронизации запуска вращателя и сварочного аппарата;
• настройки технологических параметров под конкретную деталь;
• повышения стабильности качества при серийной и повторяющейся сварке;
• снижения нагрузки на оператора.

Функциональные возможности

Пульт поддерживает два режима работы:

1. Автоматический режим

В автоматическом режиме оператор задает параметры цикла сварки, а пульт управляет процессом вращения и включением аппарата по заданной программе.

Доступные параметры:

• скорость вращения: 0,1–25,4 об/мин;
• направление вращения: левое / правое;
• задержка включения вращения: 0,1–15 секунд;
• удержание детали после выключения вращения: вкл. / выкл.;
• диаметр заготовки: 3–254 мм;
• перекрытие сварочного шва: 4–20 мм;
• количество полных оборотов при сварке: 1–254.

2. Ручной режим

Ручной режим применяется для наладки, пробного вращения и работы без полной автоматизации.

Доступные параметры:

• скорость вращения: 0,1–25,4 об/мин;
• направление вращения: левое / правое;
• задержка включения сварочного аппарата: 0,1–15 секунд;
• удержание детали после выключения вращения: вкл. / выкл.

Ключевые преимущества

• Полная автоматизация сварочного цикла — управление запуском сварочного аппарата и вращением из одного пульта.
• Гибкая настройка под разные детали — можно адаптировать работу под диаметр, число оборотов, перекрытие шва и задержки.
• Совместимость с TIG, MIG и лазерной сваркой — подходит для широкого круга технологических задач.
• Ручной и автоматический режимы — удобно для наладки, проверки и серийной работы.
• Функция проверки положения детали — правый диммер «Х/ХОД» позволяет вращать деталь без включения сварочного аппарата.
• Компактные габариты — 170 × 200 × 70 мм.
• Небольшая масса — 1 кг, удобно размещать на посту.

Технические характеристики

• Наименование: Пульт автоматизации (опция)
• Габариты: 170 × 200 × 70 мм
• Масса: 1 кг

Комплектность

• пульт автоматизации;
• провод для подключения к разъему кнопки горелки сварочного аппарата.

Рекомендации по использованию

1. Перед первым запуском проверьте совместимость сварочного аппарата
   Убедитесь, что аппарат поддерживает управление через разъем кнопки горелки.

2. Используйте ручной режим для наладки
   Перед запуском автоматического цикла рекомендуется выполнить пробное вращение и проверить:

   • направление вращения;
   • устойчивость крепления детали;
   • корректность выставленного диаметра;
   • точность начала и окончания шва.

3. Подбирайте скорость под технологию сварки
   Для TIG-сварки обычно требуется более точная и стабильная подача оборотов, чем для грубых операций. Скорость следует подбирать с учетом диаметра детали, толщины стенки, тока и требуемого качества шва.

4. Контролируйте перекрытие шва
   Параметр перекрытия должен обеспечивать надежное замыкание шва без излишнего перерасхода времени и перегрева зоны сварки.

5. Следите за правильностью настройки задержек
   Задержка включения вращения и сварочного аппарата должна соответствовать подготовке дуги, подаче защитного газа и технологическому процессу.

6. Проверяйте фиксацию заготовки
   Перед стартом обязательно убедитесь, что деталь закреплена надежно и не имеет биения, иначе автоматика не компенсирует механические ошибки установки.

7. Используйте функцию холостого хода для контроля
   Диммер «Х/ХОД» удобен для проверки установки без сварки — это снижает риск брака и ускоряет подготовку.

8. Не превышайте технологические режимы конкретного вращателя
   Хотя пульт поддерживает широкий диапазон настроек, реальные режимы должны соответствовать возможностям установленного вращателя и массе детали.

9. Рекомендуется предварительная настройка на образце
   При запуске нового типа изделия лучше сначала выполнить тестовый проход и скорректировать параметры.

10. Подключение лучше выполнять специалистом
    Если нет опыта электрического подключения сварочного оборудования, лучше поручить установку квалифицированному технику.

Пульт автоматизации S3Dtig — это функциональный блок управления, который превращает вращатель в полноценный инструмент для автоматизированной сварки. Он особенно полезен там, где требуется повторяемость, точность и снижение влияния человеческого фактора. За счет гибких настроек, двух режимов работы и совместимости с основными типами сварки пульт подходит для производственных и мастерских задач.
